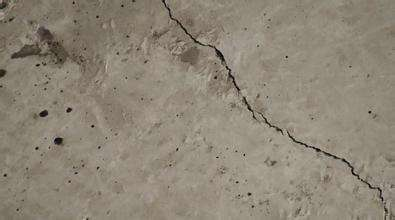

樓板是房屋結構中十分重要的分隔承重構件，對于保持建筑的穩定性起著重要的支撐作用。樓板開裂，會影響到建筑的承載力和安全性，一定要及時進行加固處理。導致樓板開裂的原因有很多，在修復樓板裂縫時，不能一概而論，必須先檢查樓板開裂的實際原因，再采取合適的建筑加固辦法，對癥下藥。

那么樓板開裂的原因有哪些呢？

樓板裂縫可以依據開裂原因分為受力裂縫和非受力裂縫。受力裂縫是由地基不均勻沉降、混凝土強度、板厚等因素造成的，大多是因為房屋設計不合理。而非受力裂縫往往是由溫度變化、混凝土的收縮、施工不當等因素引起的。

樓板開裂該怎么處理呢？

對于受力裂縫，可以根據裂縫出現的原因，有針對性地采取加固補強措施。如果樓板裂縫已經影響到房屋結構安全，就需要將環氧膠注入裂縫內，并且使用碳纖維布等材料進行房屋加固補強。用碳纖維布加固時，沿單條裂縫垂直于縫方向間距同布寬粘貼或者滿貼；對相互交叉的多條裂縫要井字形粘貼，間距同布寬（布款3米左右為宜）。

對于非受力裂縫，裂縫的寬度不同，采取的處理方法也不同：

首先，一般混凝土樓板表面的龜裂，可先對裂縫進行清潔干燥，然后用環氧膠灌縫或用表面涂刷封閉。

其次，對于數量少且非通長、貫通的樓板裂縫，如果寬度在0.05mm～0.2mm之間，清洗板縫后用1：2或1：1水泥砂漿抹縫，壓平養護，封閉以恢復觀感即可。

然后，對通長、貫通的危險結構裂縫或裂縫寬度大于0.2mm時，應沿裂縫鑿V字形凹槽，再進行沖洗，用水泥砂漿抹平或用環氧膠泥嵌補。除此之外，還要用粘扁鋼或碳纖維布等措施對樓板進行進一步加固補強。

最后，當樓板出現裂縫面積較大時，應對樓板進行靜載試驗，檢驗其結構安全性，必要時可在樓板上增做一層鋼筋網片，以提高板的整體性。或在板面用環氧樹脂液灌縫封閉，在板底用碳纖維布粘貼成井字形，間距可同布寬。

樓板出現開裂的現象，一定要具體問題具體分析，根據裂縫的成因與長度、數量采取合適的修復方法，選擇優質的建筑加固補強材料。曼卡特生產的300g碳纖維布，采用進口東麗碳絲，通過ISO質量體系認證，產品由平安保險公司承保，是裂縫修復、建筑加固的優選產品。已經成功應用于南京大報恩寺修護工程、北京國家航天部綜合大樓加固等重大建筑加固工程。

本文鏈接：http://hnfc001.com/Article/lbklzmbzdy.html

（編輯者：南京曼卡特，如需轉載，請注明出處）
