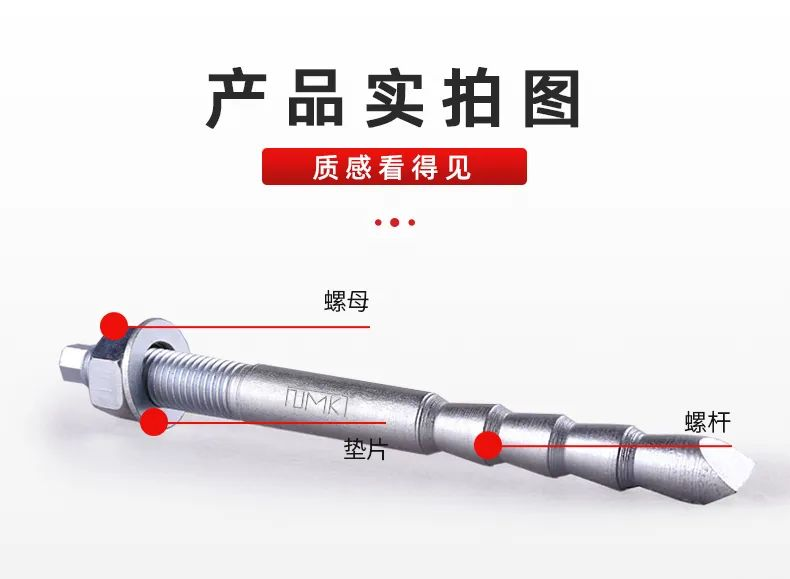

特殊倒錐形化學錨栓整個受拉核心部件是螺桿 螺桿長度方向上最薄弱的地方或者說最細的位置是螺紋（牙底部位 M12應力面積84.3mm²） ，光圓部分金屬桿直徑只要達到10.5mm以上即可保證螺桿受拉、受剪極限時從螺紋牙底開始屈服直至斷開。
光圓部分尺寸由生產工藝 冷墩模具等原因決定，直徑指標10.5-12任何一個尺寸除了外形變化之外對產品力學性能無任何影響（包括受拉 受剪和受彎），極限破壞位置仍然是螺紋。

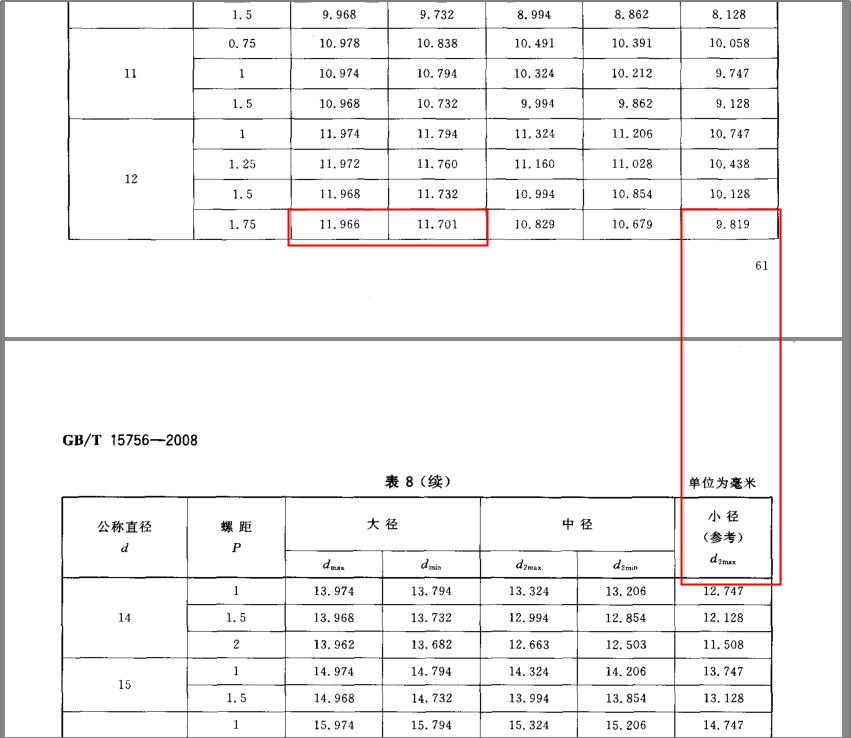

錨栓規格M12指的是螺紋各部分尺寸規格要符合該螺紋的相應尺寸范圍（如下圖所示），根據國標GB/T15756 普通螺紋 極限尺寸查詢6g精度的外螺紋標準可知，M12螺紋在螺距1.75mm時，螺紋外徑實測指標范圍是11.701~11.966mm，中徑和小徑尺寸需特殊工具檢查，不再贅述，由此可知M12僅規范了螺紋相關的尺寸，并非對其他部位尺寸也規定直徑為12mm。
