鋼筋錨固長度計算公式，當梁柱的混凝土標號不同時怎么計算？

來源：曼卡特查看手機網址

掃一掃!

掃一掃!

瀏覽：- 發布日期：2018-09-30 15:57:17【大中小】

錨固長度是什么？

錨固長度就是鋼筋混凝土結構中，梁、板、柱、墻等結構構件的受力鋼筋，伸入支座和基礎中的長度。簡單來說，就是鋼筋插入支座的長度。

鋼筋錨固長度怎么計算？

根據錨固類型找到16G101-1圖集第57頁，梁混凝土標號C30，HRB400型鋼筋直徑20mm，分別計算一、二級抗震和三級抗震時15d，1.5LabE長度。

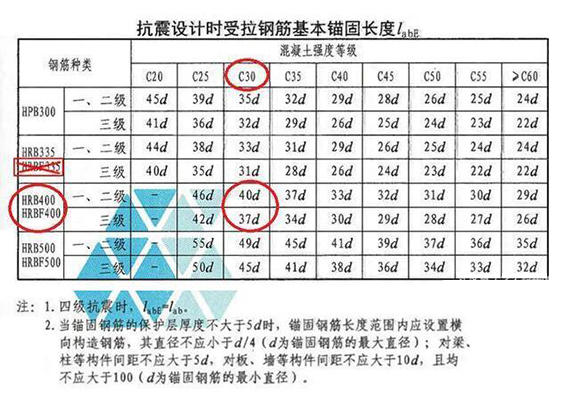

鋼筋錨固長度LabE

（鋼筋錨固長度LabE）

上圖紅圈中，我們找到鋼筋種類HRB400、混凝土標號C30，對應的一、二級抗震錨固長度為40d和三級抗震錨固長度為37d。一、二級抗震錨固長度為40d=40*20=800mm；三級抗震錨固長度為37d=37*20=740mm。

那么四級抗震是多少呢？好像第57頁表上沒有呢？
那是因為你沒有注意看第57頁左下角的“注”說明。第57頁說明，當為四級抗震時，LabE=Lab；Lab就是受拉鋼筋基本錨固長度。四級抗震時，LabE=Lab，錨固長度為35d=35*20=700mm。

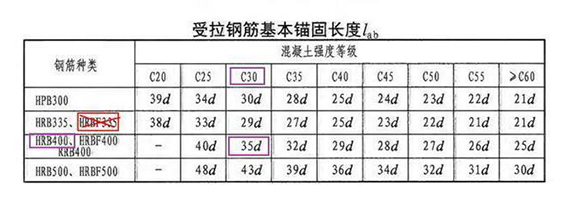

受拉鋼筋基本錨固長度Lab

（受拉鋼筋基本錨固長度Lab）

當梁柱的混凝土標號不同時，梁鋼筋在柱中的錨固長度是按柱子的混凝土標號來計算還是按梁的？
這個問題同時也困擾了小編好久，如果確實是不同強度等級，應該按鋼筋錨固區域的實際混凝土強度確定。柱子強度高時，就按強度高的定。但應該注意，施工中存在用梁（板）的較低強度混凝土澆筑節點區域的可能。

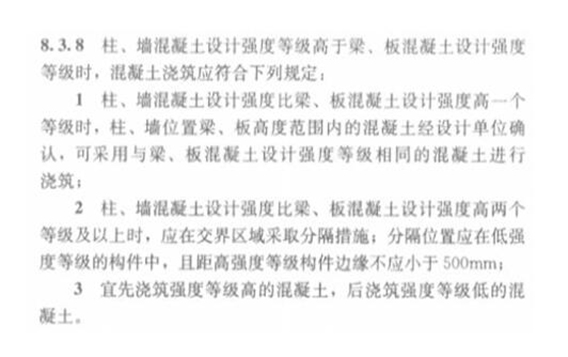

在國家標準《混凝土結構工程施工規范》GB 50666-2011中有明確規定如下：

國家標準《混凝土結構工程施工規范》GB 50666-2011

《施工規范》規定梁、板與墻、柱混凝土強度相差一個等級時節點（柱、墻位置梁、板高度范圍內的混凝土）可以按梁板的等級澆筑。施工方可以此為依據與設計方溝通，如C30梁、板，C40柱，施工方可爭取梁、板改為C35，并連續澆筑，避免了以往為方便均使用C40的情況。

編輯者：南京曼卡特，如需轉載，請注明出處
